黃關山1,朱金婷2*
（1.珠海城市職業技術學院新能源學院，廣東珠海519090；2.重慶公共運輸職業學院，重慶402247）
摘要：通過注塑成型工藝制得汽車引擎蓋，所用材料為丙烯腈-丁二烯-苯乙烯三元共聚物（ABS），借助Moldflow軟件對其進行模流分析，通過響應面代理模型及遺傳算法研究成型過程中熔體溫度、模具溫度、保壓壓力以及保壓時間對制件缺陷的影響。結果表明：各因素對翹曲變形量的影響順序為：保壓壓力>熔體溫度>保壓時間>模具溫度。當制件的保壓壓力為58MPa、保壓時間為20s、模具溫度為30℃、熔體溫度為230℃時，制件的翹曲變形量最小，優化后制件翹曲變形量較未優化前減小0.1886mm，整體質量提升31.33%。通過遺傳算法計算，優化后的預測值為0.40mm，與最終的模擬值相對誤差為3.2%，滿足實際生產要求。
關鍵詞：汽車引擎蓋；響應面代理模型；遺傳算法；注塑成型；工藝優化
隨著環保輕量化概念的不斷興起，汽車引擎蓋已經由傳統的鋁制鋼制材料向塑料材料轉變[1]。目前，市面上已經出現由丙烯腈-丁二烯-苯乙烯三元共聚物(ABS)材料制成的塑料引擎蓋。ABS具有沖擊強度好、耐磨性能優良、熱學性能好、不受酸鹽影響等優點，因此被廣泛應用于機械、電氣、紡織、汽車、飛機、輪船等制造工業及化工領域[2]。針對塑料制件在成型過程中存在的缺陷問題，很多學者對其進行研究。盧惠親等[3]研究汽車塑料內飾件，結合正交試驗法，獲取一組較佳的工藝組合，減小制件的變形量。劉杰等[4]對某車型的引擎蓋進行模態分析及優化，通過有限元分析提高整車的動態感知水平。李沛等[5]通過逆向工程對汽車的引擎蓋內板法向變形質量進行分析，對其三維模型進行有限元分析，提升了制件的成型質量。呂玥蒽等[6]基于輕量化的設計模式，在滿足各種性能的前提下，利用碳纖維材料得到輕量化的汽車引擎蓋。劉浩等[7]通過對汽車引擎蓋進行模流分析得到兩澆口方案和三澆口方案的充填時間等參數，最終確定了合適的澆口位置。孫開顏等[8]對碳纖維汽車引擎蓋的切割加工工藝進行探究，提升了制件的成型質量，滿足實際生產要求。黃繼峰等[9]對汽車引擎蓋的結構進行優化分析，提出多階段聯合優化設計的方法，有效提升了引擎蓋的性能。李光霽等[10]對汽車引擎蓋進行多目標優化以及可靠性分析，對其輕量化設計進行研究。
本實驗通過建立響應面代理模型[11]，結合遺傳算法對模型進行優化，從而達到減小制件成型變形量、改善制件成型質量的目的。
1模擬仿真1.1建立模型

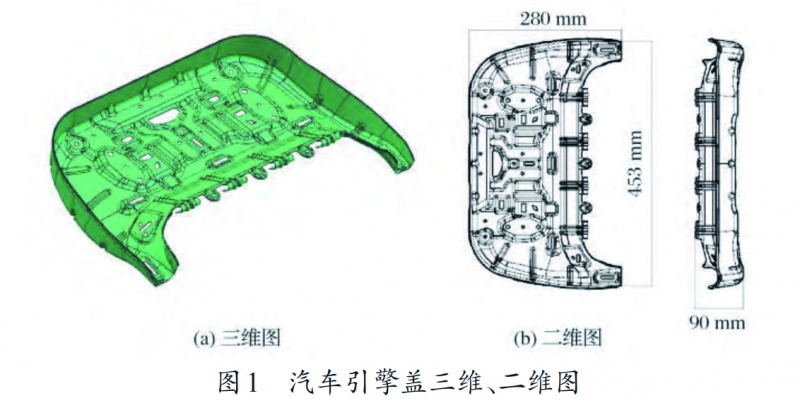

圖1為汽車引擎蓋板的三維模型以及二維模型。從圖1可以看出，其中制件的長、寬、高分別為453、280、90mm。所用材料為ABS，由于其沖擊強度好、耐磨性能優良、熱學性能好，因此被廣泛應用于汽車內飾部件[12]。
1.2網格劃分

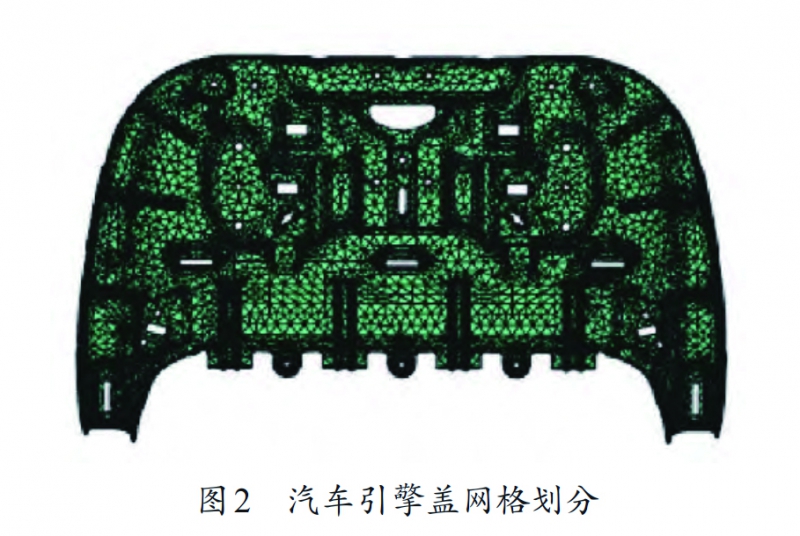

利用UGNX三維軟件對其進行建模，建立的模型通過Moldflow軟件進行分析，首先對其進行網格劃分[13]。圖2為汽車引擎蓋網格網格劃分。網格總單元數為40539，最大縱橫比為10.52，平均縱橫比為1.56，總體滿足模擬要求。
1.3初步模流分析

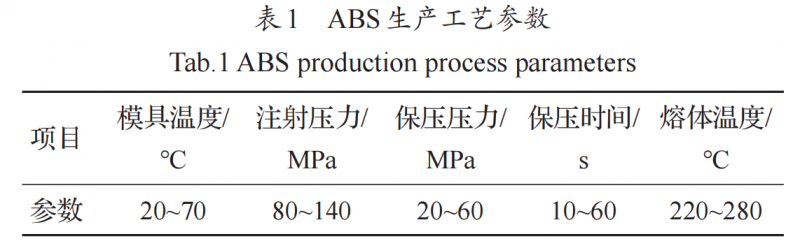

根據實際生產經驗，在注塑成型過程中，熔體溫度稍高有利于制件成型，這是因為溫度高，分子運動快，熔體的流動性能好，但是溫度不能過高，溫度過高可能導致材料發生熱降解，溫度過低則可能導致熔體填充不足[14]。模具溫度過高會導致熔料粘在模具上，溫度過低會導致熔體填充不足[15]。保壓壓力以及保壓時間要適中，過高和過低都會影響制件的成型質量[16]。表1為ABS生產工藝參數。
在模具溫度為50℃、保壓壓力為30MPa、保壓時間為20s、熔體溫度為250℃時，對汽車引擎蓋進行初步模流分析，圖3為具體結果。

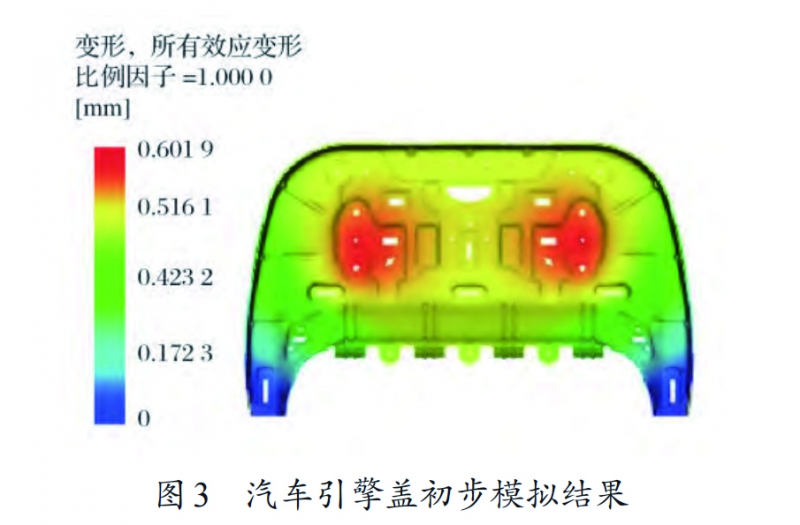

從圖3可以看出，汽車引擎蓋初步模擬結果最大翹曲變形量為0.6019mm，一般汽車引擎蓋翹曲變形量不大于0.5mm，初步模擬結果未滿足要求，因此需對其進行優化改進。
2響應面代理模型

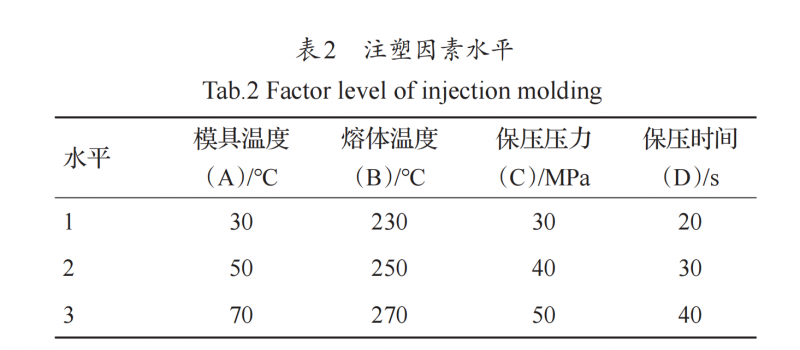

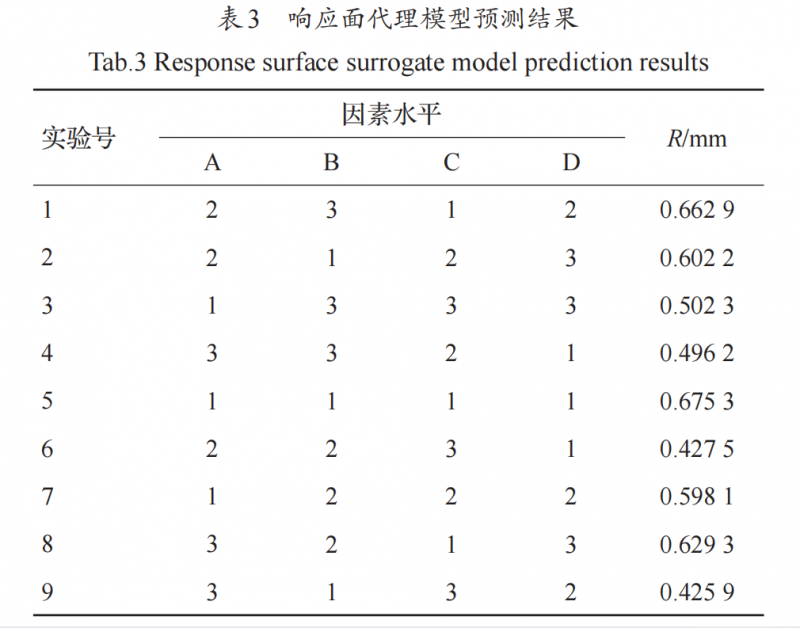

響應面代理模型是利用多項式函數擬合設計空間，通過回歸模型的選擇可擬合復雜的響應關系，具有良好的魯棒性[17]。本研究通過軟件Isight建立響應面代理模型，通過響應面代理模型，可以替代CAE模擬分析，直接預測分析結果[18]。本研究變量為模具溫度(A)、熔體溫度(B)、保壓壓力(C)以及保壓時間(D)，引擎蓋的翹曲變形量(R)為研究對象，表2為具體因素水平。根據參數水平隨機抽取9組實驗樣本，表3為響應面代理模型預測結果。

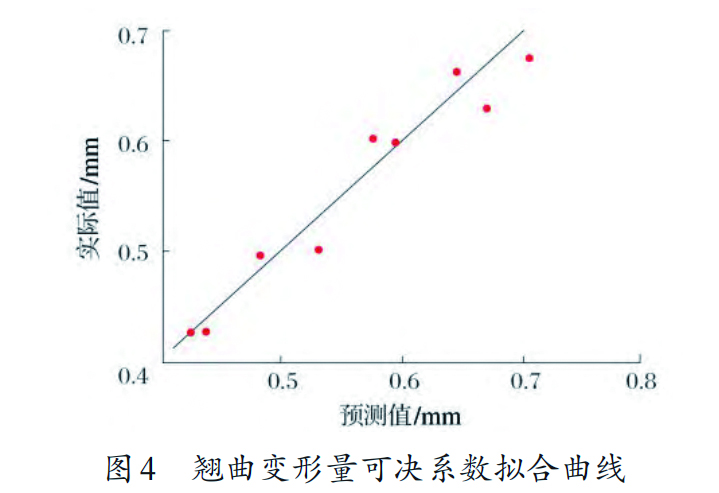

一般通過可決系數來衡量響應面代理模型的優劣程度，可決系數越接近1，表明模型效果越好，當可決系數小于0.9時，模型效果較差，不適合進行后續分析[19]。本次模型可決系數為0.93，大于0.9。圖4為可決系數擬合曲線。
從圖4可以看出，響應面代理模型的散點呈現動態分布，這表明擬合效果較好，可以替代CAE分析，提高效率，為后續優化節約時間。
3遺傳算法優化
遺傳算法是目前應用比較廣泛的一種算法[20]。本文通過遺傳算法對上述建立的響應面代理模型進行優化，從而得到一組最優解，降低制件生產過程中的翹曲變形量。

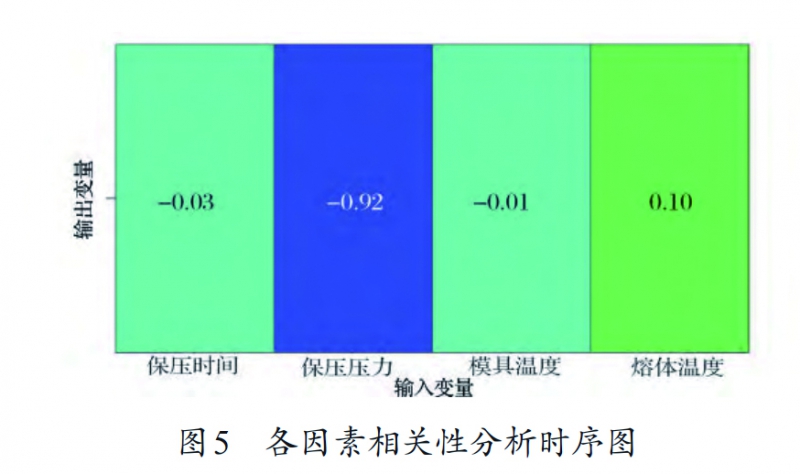

一般遺傳算法需要確定種群數[21]。本研究所取種群數為12，共設置100組，迭代次數為1200次。圖5為4個變量之間的相關性系數。正數表示該因素對結果呈現正相關，負數則表示負相關；相關性系數絕對值越大，表明影響效果越顯著[22]。
從圖5可以看出，除了熔體溫度與翹曲變形量呈正相關外，其余因素與翹曲變形量均呈負相關。各因素對翹曲變形量的影響順序為：C>B>D>A。

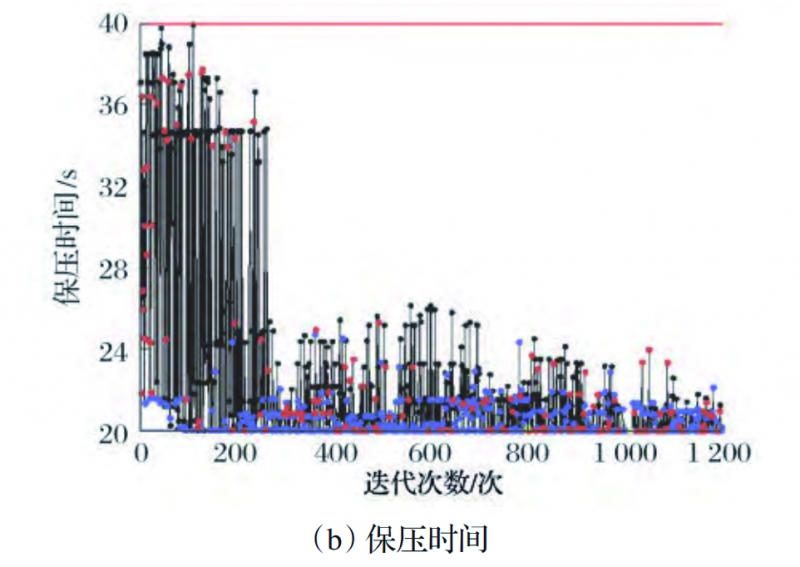

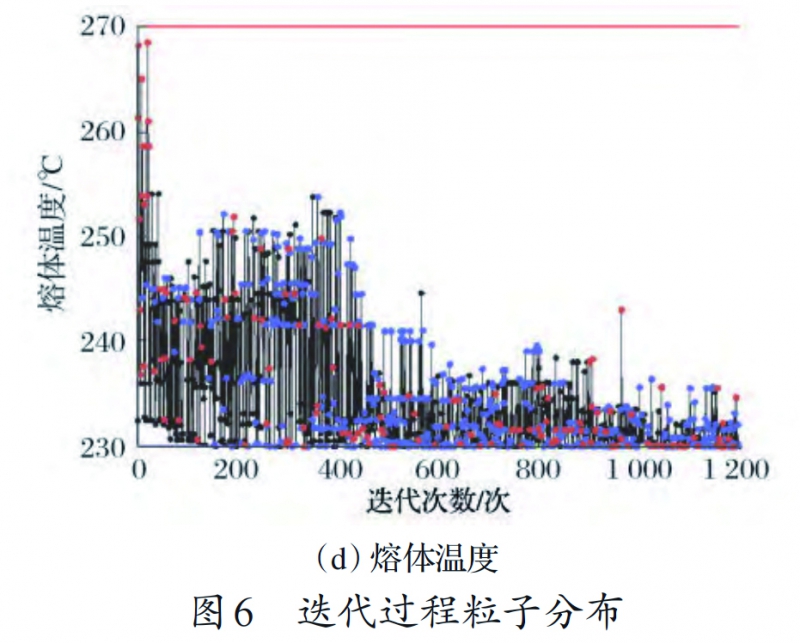

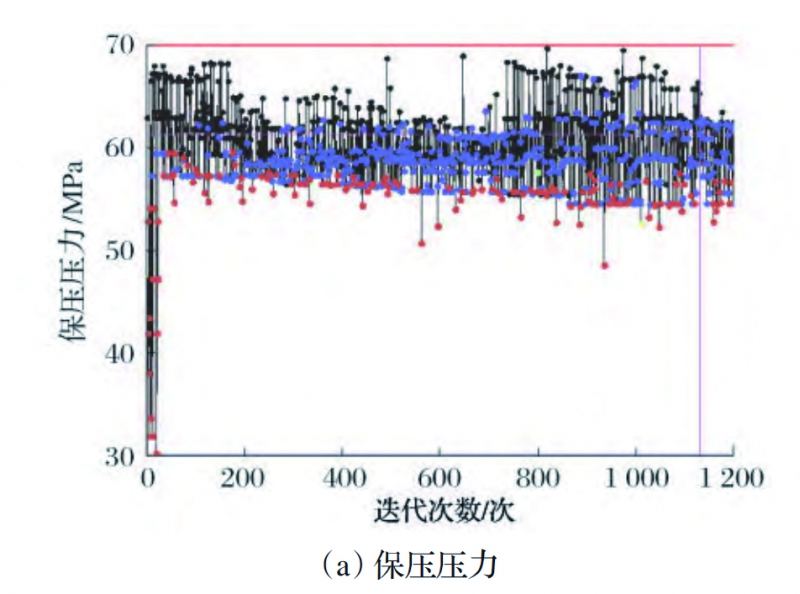

在迭代過程中，直到粒子達到收斂，此時的粒子即為最佳粒子，此時該粒子所在值的大小即為各個因素最終的最優結果[23]。圖6為迭代過程粒子分布。

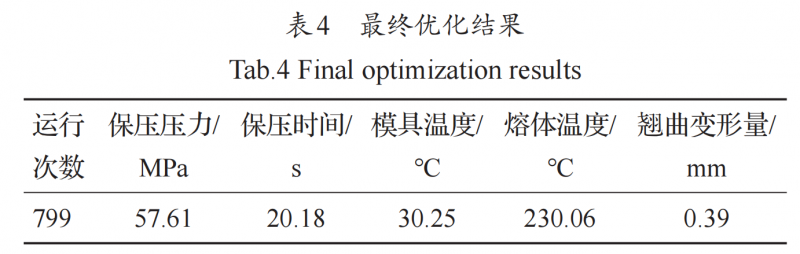

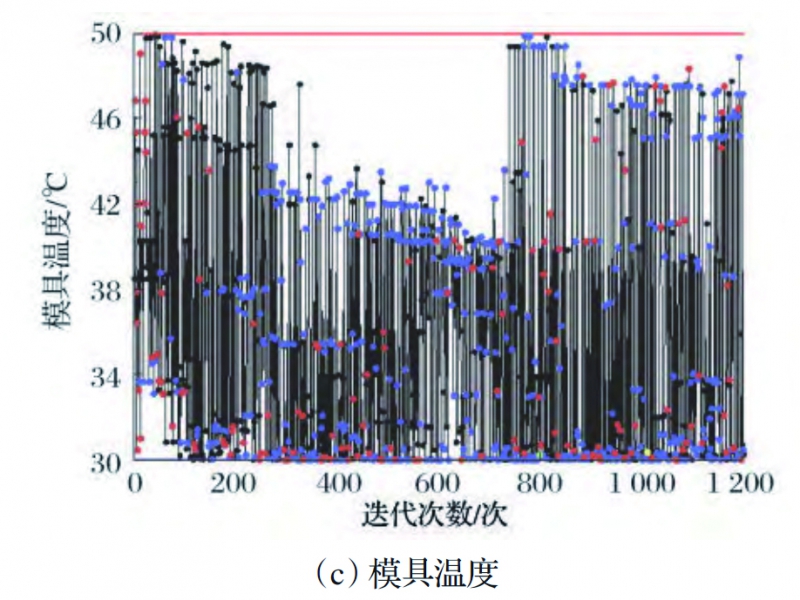

從圖6可以看出，當迭代到799次時，粒子達到收斂，該位置處的翹曲變形量最小，即為最終的優化結果，表4為最終優化結果。
根據上述結果以及實際生產過程，工藝參數均調整為整數，即保壓壓力為58MPa、保壓時間為20s、模具溫度為30℃以及熔體溫度為230℃時，制件的翹曲變形量最小，為0.40mm。
4模擬驗證

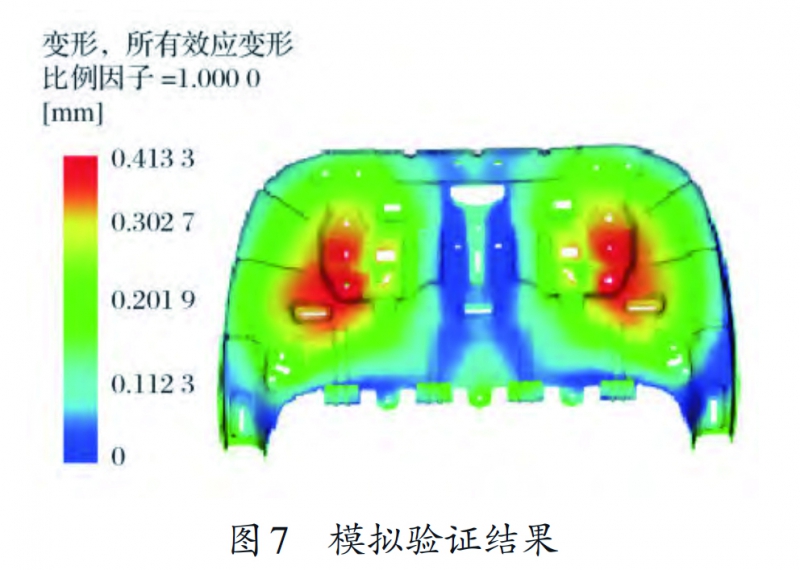

當保壓壓力為58MPa、保壓時間為20s、模具溫度為30℃以及熔體溫度為230℃時，通過Moldflow軟件對其進行模流分析，圖7為具體的結果。
從圖7可以看出，制件的最大翹曲變形量為0.4133mm，小于0.5mm，滿足生產要求。優化前制件的最大變形量為0.6019mm，兩者相差0.1886mm，整體質量提升31.33%。通過遺傳算法優化后的預測值為0.40mm，與最終的模擬值相對誤差為3.2%，滿足要求。
5結論
通過建立響應面代理模型，能夠用來預測實驗結果，替代CAE分析，提高實驗效率。
結合遺傳算法對響應面代理模型進行優化，各因素對翹曲變形量的影響順序為：保壓壓力＞熔體溫度＞保壓時間＞模具溫度。
當保壓壓力為58MPa、保壓時間為20s、模具溫度為30℃以及熔體溫度為230℃時，制件的翹曲變形量最小，優化后較優化前減小0.1886mm，整體質量提升31.33%。通過遺傳算法優化后的預測值為0.40mm，與最終的模擬值相對誤差為3.2%。該方法為后續注塑成型工藝提供一定的參考。
